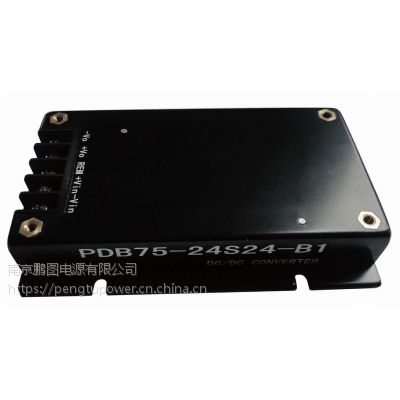

PDB-B系列【电源模块介绍】

南京鹏图电源有限公司 电源模块是国外高新技术开发生产的开关型稳压电源系列，此系列的模块电源产品具有各种保护功能及良好的输出恒压特性,南京鹏图公司生产的开关电源模块广泛应用于自动化控制领域，如：电力电子、***、科研、工控设备、通讯设备、仪器仪表行业。
南京鹏图电源有限公司：专业生产：模块电源、电源模块、军品电源、铁路电源、电力电源、稳压电源、光伏电源、DCDC模块电源，其中包括DC/DC单路电源模块；DC/DC双路电源模块；端子式DC/DC单路电源模块；便装式DC/DC双路电源模块 ,AC/DC单路模块电源；AC/DC双路模块电源；AC/DC三路模块电源；端子式AC/DC单路模块电源；端子式AC/DC双路模块电源

公司拥有自主研发的AC/DC开关电源模块采取自然冷却，功率范围3-2000W、DC/DC开关电源模块功率范围为2-1000W。采取风冷系列开关电源功率范围涵盖5-10KW，其中新能源车载充电机AC/DC有3.3KW和6.6KW风冷、水冷系列，DC/DC转换模块有1.2KW、1.5KW、2KW、3KW自冷和风冷系列。

公司不仅通过了IS09001-2008质量体系认证，IS014001质量环境保护体系认证，汽车TS16949:2009体系认证，而且部分产品电磁兼容性能通过了“江苏省计量科学研究院”等***部门的检测。产品安全及电气性能完全符合信息产业部“YD/T731 ”、“YD/T731-2000高频开关整流器标准”、部分产品通过UL、CE论证。

特性Features

 输入Ⅱ型滤波

 恒流输出特性

 2倍，4倍电压输入

 高可靠性，长寿命设计

 自然冷却可附带散热器

 功率覆盖范围宽，便于升级

输入特性Input Characteristic

 电压范围 :12 VDC （额定值） 9-18 VDC 反压保护 应用时外接熔丝

               24 VDC （额定值） 18-36VDC

               48 VDC （额定值） 36-72VDC

 四倍输入  18VDC  （额定值） 9-36VDC

输出特性Output Characteristic

 电压精度 ………………………………………………………………………..... ±1%

 电压调整率（主路） ………………………………………………………….. ±1%

 负载调整率（主路） ………………………………………………………….. ±1%

 温度变化率 ……………………………………………………………………... ±0.02%/℃

 电流限制点……………………………………………………………………….. 120%(Typ)

 响应速度 ………………………………………………………………………….400μs

 输出电流……………………………. …………………………………………….2-10A任选

 输出电压 ………………………………………………………………………….5-48V

 功率 ……………………………………. .………………………………………..50-100W

一般特性General Characteristic

工作频率………………………………………………………………………….160-200 KHz

 隔离电阻 ……………………………………………………………………… ..200 MΩ

 MTBF …………………………………………………….…………………….. ＞50000H

绝缘强度

 输入-输出 >1500VDC/1min(漏电流<5mA)

 输入-外壳 >1050VDC/1min(漏电流<5mA)

 输出-外壳 >500VDC/1min

环境特性

 工作壳温 （工业品）-25 - +85℃

              （军   Ⅰ）-40 - +85℃

              （军   Ⅱ）-55 - +85℃

 储存温度 （工业品）-45 - +105℃

              （军   品）-55 - +105 ℃

外型尺寸和引脚定义

说明：仅列出典型型号，其他型号，请确定功率.输入电压及输出电压，致电我公司025-52636417
